Бантина

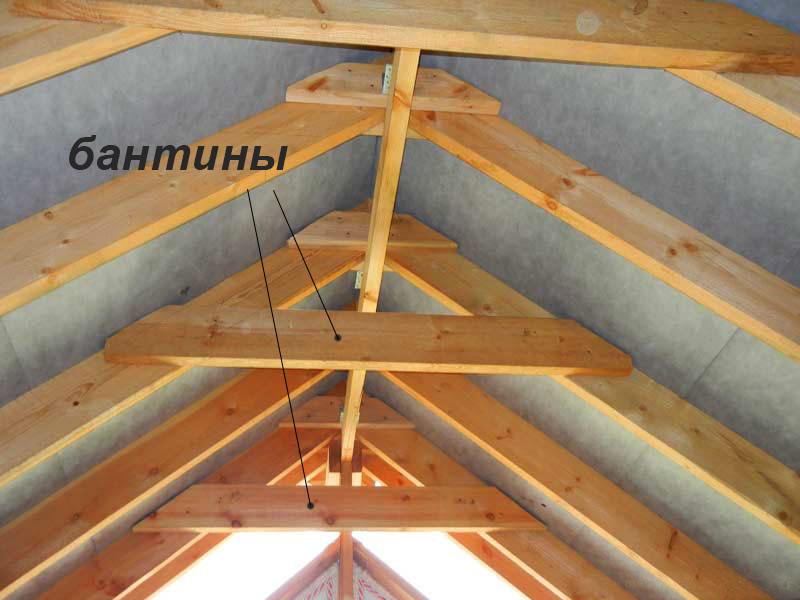

Бантина (ригель) – горизонтальная балка между стропилами.

Зачастую ригелем считают горизонтальный элемент между двумя стропилами, который выступает конструктивной деталью кровли. Бантину (ригель) также можно использовать просто для обрамления потолка.

Слово «Бантина» чаще встречается в украинском языке, а слово «Ригель» позаимствовали из немецкого языка, в переводе с которого оно означает поперечную балку.

Предназначение ригеля или бантины заключается в связке вертикальных конструкций, где ригель выполняет функции опоры для плит перекрытий. Благодаря таким связующим элементам, как ригель, создается прочный каркас строений нужной геометрической формы.

Бантина (ригель) используется не только в стропильной системе кровли. Применяется при постройке модульных конструкций; при монтаже проёмов лестниц и оконных проёмов, оград; при строительстве павильонов с высокими потолками; для увеличения площади опорных конструкций на линиях электропередач.

Кроме того, ригель (бантину) применяют при создании опалубки.

Материал изготовления ригелей – железобетон или дерево.

Чтобы выполнять функцию конструктивного элемента, ригель должен обладать таким характеристикам:

• устойчивость к перепадам температуры;
• высокая прочность,
• огнеупорность;
• влагостойкость;
• устойчивость против коррозии.

Различают три категории ригелей:

1) Однополочный. Бантина г-образной формы, чтобы выполнять одностороннюю поддержку перекрытия.

2) Двухполочный. Бантина т-образной формы, чтобы выполнять двустороннюю поддержку перекрытия.

3) Бесполочный. Бантина прямоугольного сечения для поддержки конкретного типа перекрытия.

Ригель и балка не могут быть взаимозаменяемы, можно сказать, что ригель (бантина) выступает разновидностью балки. Ригель или бантина всегда служит горизонтальным связующим звеном. В рамах ригели предназначены для горизонтального соединения стоек, в каркасах для горизонтального соединения опор, в крышах бантины соединяют стропила.
